AF型安全閥(0.8MPa)

一、概述

本產品適用于稀油集中潤滑系統中，使系統壓力不超過調定值，適用介質粘度等級為N22-N460。
安全閥根據翁稱通徑的大小可分為用調節螺栓和用調壓手輪調壓兩種型式。

二、使用要領
手輪調壓式安全閥與系統管路聯接時必須垂直安裝，且回油管路標高不得高于回油口法蘭中心。

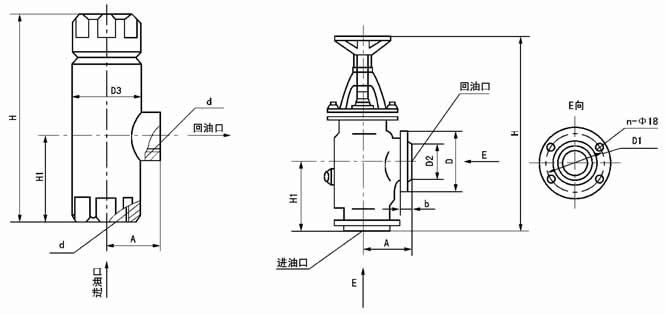

三、外形尺寸

DN=20～40mm　　　　　　　　　　　　　　DN=50～100mm

型號	公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	d	H	H1	A	法蘭尺寸					D3	重量 kg
								D	D1	D2	b	n
AF-E20/0.5	20	0.8	0.2-0.5	G3/4"	140	56	35.5	-	-	-	-	-	45	1.2
AF-E20/0.8			0.4-0.8
AF-E25/0.5	25		0.2-0.5	G1"	165	70	40	-	-	-	-	-	50	1.6
AF-E25/0.8			0.4-0.8
AF-E32/0.5	32		0.2-0.5	G1 1/2"	194	88	48	-	-	-	-	-	60	2.8
AF-E32/0.8			0.4-0.8
AF-E40/0.5	40		0.2-0.5	G1 1/2"	194	88	52	-	-	-	-	-	60	2.6
AF-E40/0.8			0.4-0.8
AF-E50/0.8	50		0.2-0.8	-	420	110	110	165	120	100	18	4	-	15
AF-E80/0.8	80			-	485	125	125	200	160	135	18	8	-	23
AF-E100/0.8	100			-	540	155	135	220	180	155	18	8	-	31

　　法蘭連接尺寸按JB/T81-94《凸面板式平焊鋼制管法蘭》中PN=1.6MPa的規定。

四、型號標注說明
