XHZ型稀油潤滑裝置 (0.5MPa)

一、使用條件

本產品適用于冶金、重型、礦山等機械設備單配稀油循環潤滑系統中，其工作介質粘度等級為N22-N460（相當于ISO VG22-460）的工業潤滑油，冷卻裝置采用列管式油冷卻器。
稀油潤滑裝置的公稱供油壓力為0.63MPa；過濾精度低粘度時為0.08mm；高粘度時為0.12mm；冷卻水溫度≤30℃；冷卻水壓力＜0.4MPa；冷卻器的進油溫度為50℃時，潤滑油的溫降≥8℃，蒸汽壓力為0.2-0.4MPa；泵口壓力應大于0.63MPa。
XHZ-6.3～XHZ-125的小型稀油潤滑裝置為整體出廠；XHZ-160～XHZ-500的中型稀油潤滑裝置為分部件包裝出廠；XHZ-630～2000及XHZ-630A～2000A(帶壓力罐加“A”)的大型稀油潤滑裝置為散件成套供貨，現場焊接組裝。

二、工作原理

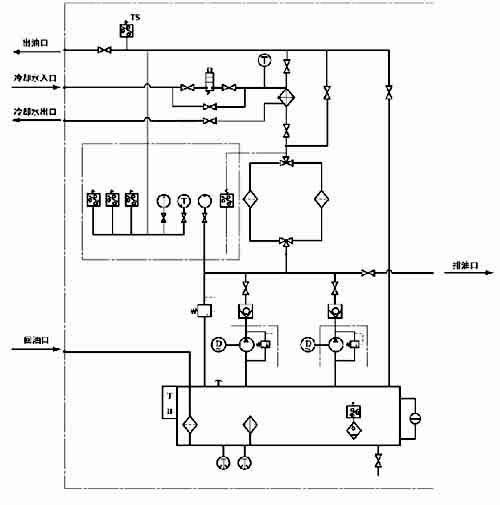

本稀油潤滑裝置的工作原理如下：
油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接送往潤滑點，然后沿著系統的回油總管經回油過濾流回油箱。泵的公稱壓力為0.63MPa（即泵的最大出口壓力），稀油潤滑裝置的供油壓力為0.5MPa（即出油口壓力）。設有壓力罐的稀油潤滑裝置，其氣源壓力為0.5～0.6MPa。
正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，通過按鈕開關啟動和停止。泵的輸出端配有安全閥，用以避免油泵過截，此閥設定的開啟壓力為0.63MPa。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續降低，低于最低調定值時，發出低壓事故報警信號，責令主機停車排除故障。

三、結構特點

1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差超過0.10～0.15MPa 時，差壓訊號器發出報警信號，用來通知切換工作濾網筒，以便清洗或更換濾網（此裝置設計在冷卻器裝置之前；油粘度較高者更適合）。
2、在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點、溫度計和溫度控制器，用于控制工作油溫；當出口油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫恢復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到最高溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需要更換或維修時，可關閉冷卻器的進出口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
3、在油箱上裝有二個電接點溫度計和二個液位開關，當油箱油溫低于某一調定溫度時，電加熱器通電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。當油箱中油液的溫度低于最低調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下限時，液位開關發出報警信號。
4、型號后帶“A”者為有壓力罐的裝置，可滿足發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝（對較小的旋啟式單向閥允許向上安裝），附圖中應作相應改變。
5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數

型號	公稱流量L/min	油箱容積 m3	電動機		過濾面積 m2	換熱面積 m2	冷卻水管通徑 mm	冷卻水耗量 m3/h	電加熱器功率 kW	蒸汽管通徑 mm	蒸汽耗量 kg/h	壓力罐容量 m3	出油口通徑 mm	回油口通徑 mm	重量（約） kg
			極數 p	功率 kW
XHZ-6.3	6.3	0.25	6	0.75	0.05	1.3	25	0.6	3	—	—	—	15	40	320
XHZ-10	10
XHZ-16	16	0.5	6	1.1	0.13	3	25	1.5	6	—	—	—	25	50	980
XHZ-25	25
XHZ-40	40	1.25	6	2.2	0.20	6	32	3.8	12	—	—	—	32	65	1520
XHZ-63	63
XHZ-100	100	2.5	6	5.5	0.40	11	32	7.5	18	—	—	—	40	80	2850
XHZ-125	125
XHZ-160	160	5	4, 6	7.5	0.52	20	65	20	—	25	40	—	65	125	3950
XHZ-200	200
XHZ-225	225	10	4, 6	11	0.83	35	100	30	—	25	65	—	80	150	5660
XHZ-315	315
XHZ-400	400	16	4, 6	15	1.31	50	100	45	—	32	90	—	100	200	7290
XHZ-500	500
XHZ-630	630	20	6	18.5	1.31	60	100	55	—	32	120	2	100	250	8169
XHZ-630A															10160
XHZ-800	800	25	6	22	2.2	80	125	70	—	40	140	2.5	125	250	11550
XHZ-800A															13780
XHZ-1000	1000	31.5	6	30	2.2	100	125	90	—	50	180	3.15	125	300	13315
XHZ-100A															15500
XHZ-1250	1250	40	6	37	3.3	120	150	110	—	50	200	4	150	300	15350
XHZ-1250A															17960
XHZ-1600	1600	50	6	45	3.3	160	150	145	—	65	260	5	150	350	20010
XHZ-1600A															23020
XHZ-2000	2000	63	8	55	6	200	200	180	—	65	310	6.3	200	400	25875
XHZ-2000A															30300

注：1、A 為帶壓力罐的稀油潤滑裝置，呈正方形布置。
2、斜齒輪油泵為4 極電機；人字齒輪油泵為6 極電機；極數也根據介質粘度確定，粘度高時宜選低速。
3、如冷卻水質采用江河水，需經過濾沉淀，水溫不應超過32℃。

五、結構尺寸

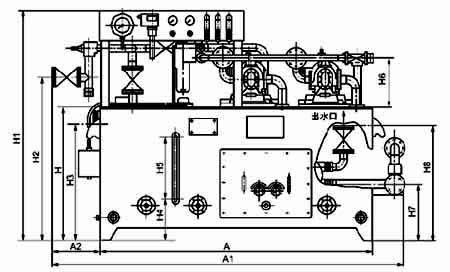

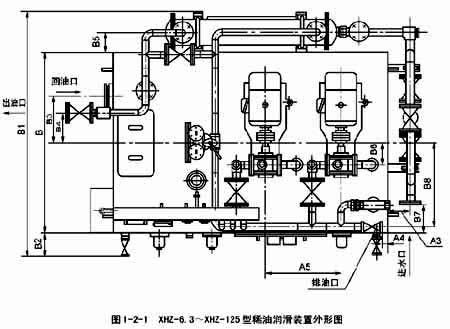

XHZ-6.3～XHZ-125型外形尺寸

型號	A	A1	A2	A3	A4	A5	B	B1	B2	B3	B4	B5
XHZ-6.3	1100	1640	410	70	70	350	700	980	110	235	190	90
XHZ-10
XHZ-16	1400	1935	400	80	0	420	850	1250	140	200	0	112
XHZ-25
XHZ-40	1800	2400	380	100	350	490	1200	1610	150	300	200	130
XHZ-63
XHZ-100	2400	2980	350	100	100	680	1400	1800	150	450	200	130
XHZ-125

型號	B6	B7	B8	H1	H2	H3	H4	H5	H6	H7	H8	H9
XHZ-6.3	150	80	430	590	1240	715	49*0	230	270	220	290	510
XHZ-10
XHZ-16	125	200	495	650	1300	800	550	250	270	290	360	683
XHZ-25
XHZ-40	160	200	600	890	1540	1060	780	280	400	395	380	775
XHZ-63
XHZ-100	100	70	495	1040	1690	1330	920	380	400	370	610	980
XHZ-125

1、回油口法蘭連接尺寸按JB/T81《凸面板式平焊接鋼制管法蘭》（PN=1MPa）的規定。
2、上列稀油潤滑裝置均無地腳螺栓孔。

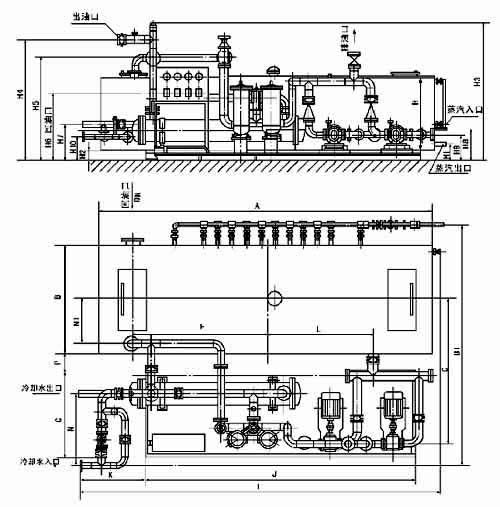

圖1-2-3 XHZ-160～XHZ-500 型外形圖

六、外形尺寸

型號	A	B	B1	C	E	F	G	H	H1	H2	H3	H4	H5
XHZ-160	3840	1700	3870	2250	1150	1900	1300	1440	390	140	1950	1688	1400
XHZ-200											1860
XHZ-250	5200	1800	4463	2575	1875	2325	1500	1350	410	160	2200	1960	1650
XHZ-315
XHZ-400	6100	2000	4665	2800	2250	2770	1600	1600	430	180	2900	2340	2000
XHZ-500

型號	H6	H7	H8	H9	H10	J	K	L	N	N1	P	DN
XHZ-160	1250	622	818	400	422	4200	700	4900	1150	600	500	125
XHZ-200
XHZ-250	1220	610	838	440	375	4500	760	5750	1400	650	500	150
XHZ-315
XHZ-400	1400	737	858	480	502	5000	1200	6640	1325	750	500	200
XHZ-500

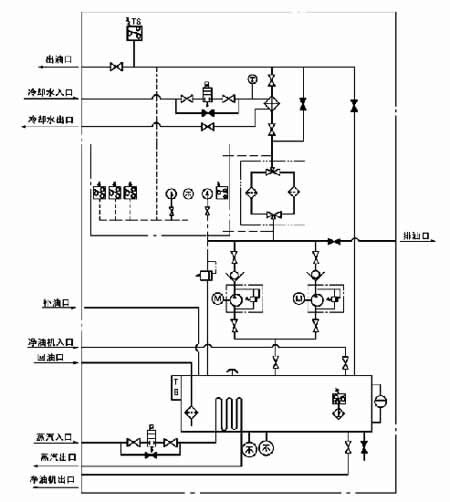

圖1-2-4 XHZ-160～XHZ-500 原理圖

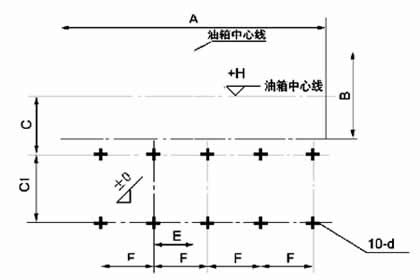

圖1-2-5 XHZ-160～XHZ-500 地基尺寸圖
